英集芯IP6520_Q1是一款專為車載USB Type-C PD充電器設計的36W功率輸出車規級DC-DC芯片，符合AEC-Q100 Grade 2標準，在極端溫度環境范圍內（-40℃~+105℃）展現出了卓越的穩定性和耐用性。支持PD2.0/3.1、QC2.0/3.0/3+及Apple協議等大部分主流快充協議，兼容主流設備快充需求。提供36W的輸出功率。輸入電壓范圍7.3V~29.5V，輸出電壓范圍3V~12V。內置功率MOS，簡化外圍電路設計，降低BOM成本。采用ESOP8L封裝，適合小型化車載充電器設計。

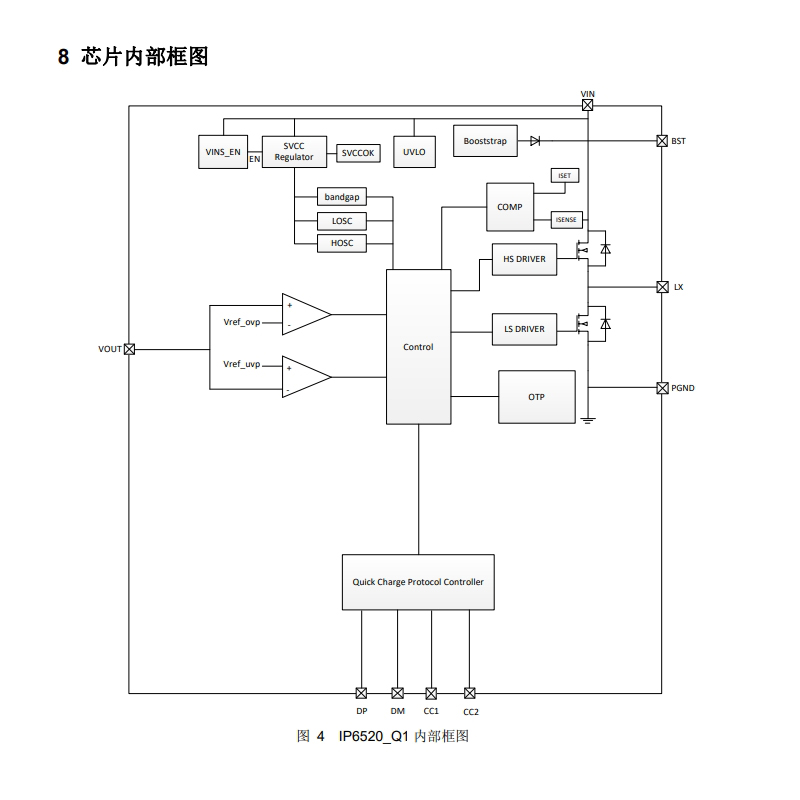

一、技術特性：集成度與多協議兼容的設計

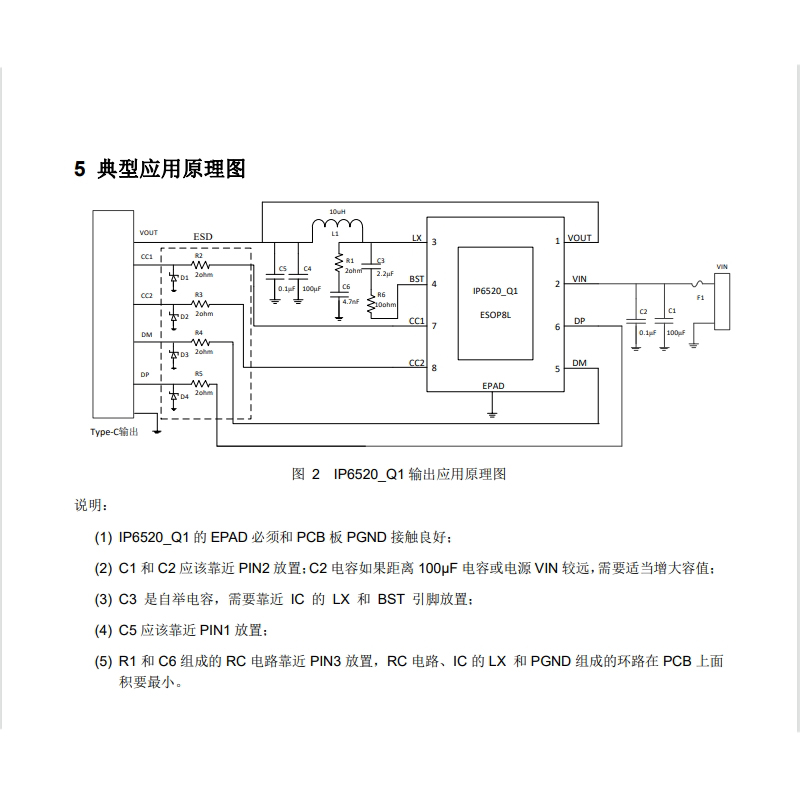

1、寬電壓輸入與高效轉換
IP6520_Q1支持7.3V~29.5V輸入電壓范圍，適配12V/24V車載電源系統，滿足燃油車與新能源車的不同電壓需求。其轉換效率可達93.27%（16V輸入/5V輸出），內置功率MOS設計減少外圍元件，優化BOM成本，同時通過軟啟動功能抑制啟動沖擊電流，提升電源穩定性。
2、多協議兼容與調節功能
芯片支持PD2.0/PD3.1/PPS、QC2.0/QC3.0/QC3+、AFC、FCP、BC1.2及Apple協議，輸出電壓范圍3V~12V，典型輸出組合為5V/3A、9V/3A。PPS支持3~11V（20mV/step）調節，適配手機、平板、筆記本等設備快充需求。例如，可為iPhone 15系列提供27W充電，為三星Galaxy S24提供25W充電。
3、CV/CC模式與保護功能
CV模式：輸出電流小于設定值時，電壓保持穩定。
CC模式：輸出電流超過設定值時，電壓隨電流增大而降低。
保護機制：集成輸入過壓/欠壓、輸出過流/短路、過溫保護及DP/DM/CC過壓防護，具備HBM ESD 2KV靜電防護能力。

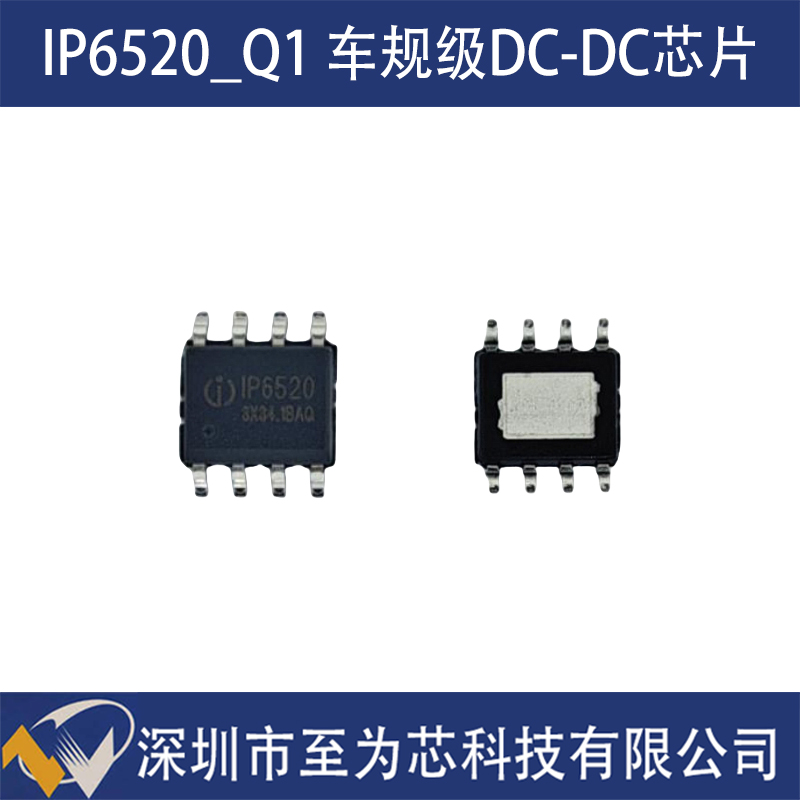

4、封裝與車規級認證
采用ESOP8L封裝，體積較小，適配車載充電器設計需求。符合AEC-Q100 Grade 2標準（-40℃~+105℃），通過-40℃低溫測試與105℃高溫降頻保護，提升環境適應性。

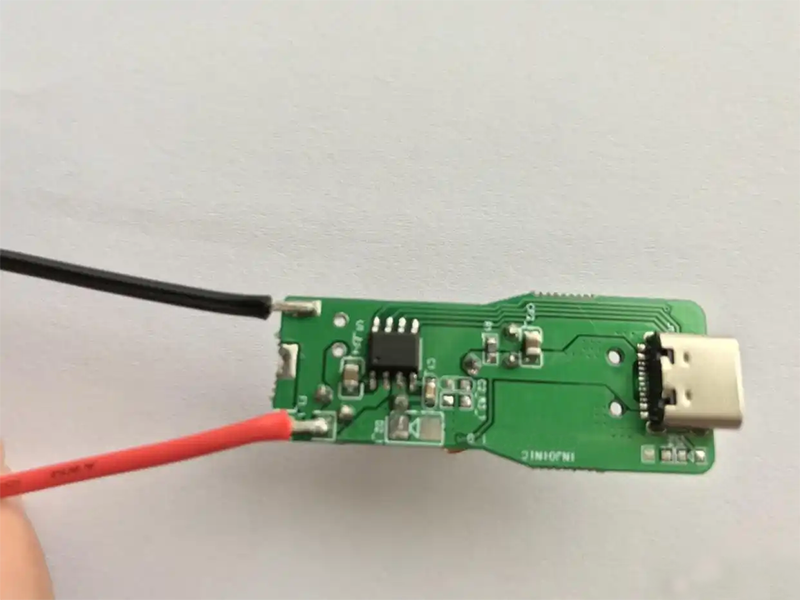

二、應用場景：車載快充的適配性
1、適配主流設備

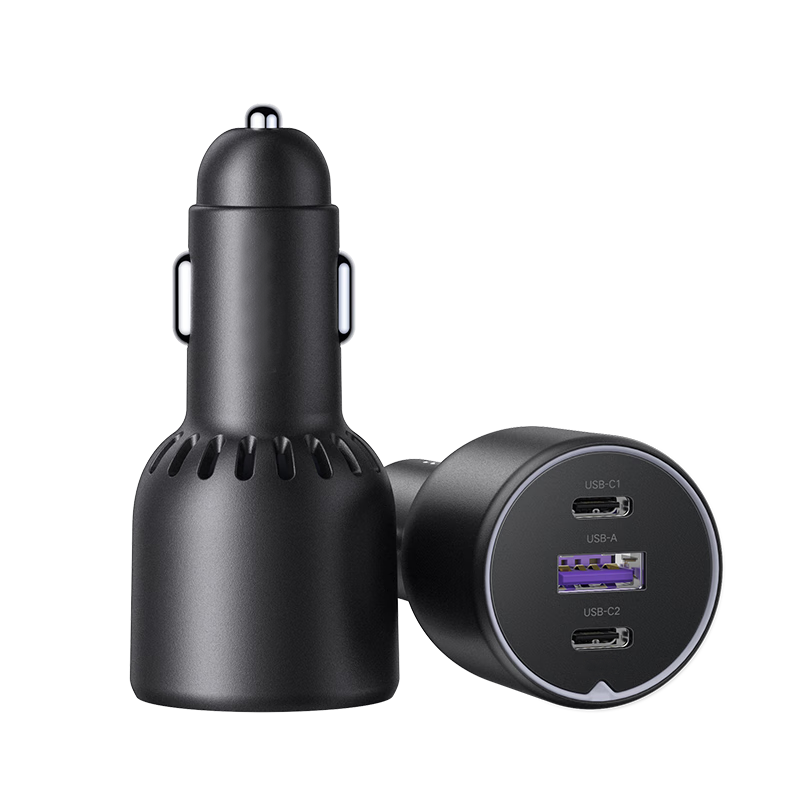

IP6520_Q1支持Type-C接口與PD協議，可識別并適配手機、平板、筆記本等設備充電需求。例如，在行車途中為筆記本電腦提供36W充電，滿足移動辦公需求；為車載導航儀提供持續供電。
2、可靠性設計
芯片符合車規級標準，具備多重保護功能。在-40℃低溫環境下能保持較高效率，105℃高溫下自動降頻保護。其DP/DM/CC過壓防護可減少通信接口損壞風險。
3、成本與效能平衡
集成設計減少外部元件數量，優化BOM成本。高效率轉換降低能量損耗，例如在新能源車中可減少充電發熱，有助于延長電池管理系統壽命。
三、行業價值：車載快充市場的推動力
1、市場需求
據QYR預測，2030年全球USB PD控制器市場規模將達5.58億美元，年復合增長率25.12%。車載充電器作為重要應用場景，需求穩步增長。IP6520_Q1憑借36W功率輸出與多協議兼容性，成為車載快充市場的選擇之一。
2、技術發展
隨著PD3.1協議應用，車載充電器需支持更高功率輸出與更精細電壓調節。IP6520_Q1的PPS功能（3~11V/20mV/step）與多協議兼容性，符合行業技術趨勢，幫助廠商滿足市場需求。
四、總結：車載快充的解決方案
英集芯IP6520_Q1通過寬電壓輸入、多協議兼容、高效率轉換及保護機制，為車載USB Type-C PD充電器提供了集成度高、可靠性強的解決方案。其36W輸出功率與調節能力，可滿足主流設備充電需求，同時符合車規級標準，適合車載環境應用。
隨著新能源汽車與智能設備的融合，IP6520_Q1將憑借其技術特點與市場適應性，持續為車載快充市場的發展提供支持，為消費者帶來便捷、安全的充電體驗。
